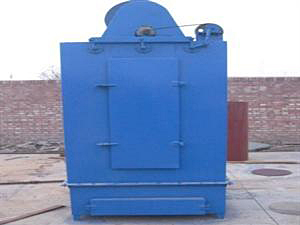

單機除塵器機組有六種規格。分A、B、C三型 ，A型設灰斗，B型設抽屜，C型即不設灰斗也不帶抽屜，下部法蘭根據要求直接配接在庫頂，料倉等揚塵設備上就地除塵，粉塵直接回收。是專為水泥庫頂、庫底、皮帶輸送及局部塵源除塵而設計的，也可以用于其它行業的局部塵源除塵用。它具有體積小，處理風量大，結構緊湊，使用方便可靠等特點。從
除塵器上清理下來的粉塵可直接排入倉內，亦可直接落在皮帶上。
含塵氣體由除塵器下部進入除塵器，經濾袋過濾后，清潔空氣由引風機排出。除塵器工作一段時間后，濾袋上的粉塵逐漸增多致使濾袋阻力上升，需要進行清灰，清灰完畢后，除塵器又正常進行工作。
1、單機袋除塵器結構
該設備主要有以下部分組成：
（1）出風系統：包括出風防雨罩。
（2）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。
（3）噴吹系統：包括氣包、噴吹管、
脈沖閥、
控制儀。
2、工作原理
含塵氣體由進氣口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200pa，袋除塵器能繼續工作，需定期清理濾袋上的粉塵。清灰是由程序定時順序起動脈沖閥，使氣包內壓縮空氣（0.5-0.7Mpa）由噴吹管孔眼噴出（稱一次風）通過文氏管引導數倍于一次風的周圍空氣（稱二次風）進入濾袋使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
選型
1、型號說明
該單機有24、36、48、60、72五種規格，具體型號如下：
濾袋條數72條
脈沖噴吹式
單機除塵器
2、選型參數及選型原則
（1） 除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的數值，按略小于技術性能表中的數值為原則，其相對應的收塵器型號，即為所需要的收塵器型號。
（2）表中的耗氣量為商家集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大到1.5倍。
（3）壓縮空氣耗氣欄中，所提出的耗氣量為該型號設備的耗氣量。
3、我們可根據用戶場地情況設計符合用戶要求外形的除塵器。
技術性能
| 型號規格 | HD8924
(ABC) | HD8923
(ABC) | HD8948
(ABC) | HD8956
(ABC) | HD8964
(ABC) | HD8964L
(ABC) | HD8980
(ABC) |
| 處理風量(m3/h) | 1000-1500 | 1500-2000 | 2000-3000 | 3000-3480 | 3480-4200 | 4200-5200 | 5200-6000 |
| 除塵器阻力(Pa) | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 |
| 過濾面積(m2) | 10 | 14.48 | 20 | 25 | 29.0 | 35 | 40 |
| 過濾風速(m/min) | < 2.5 |
| 除塵效率(%) | > 99.9 |
| 風機功率 | 3 | 3 | 5.5 | 5.5 | 835 | 8.5 | 11.0 |
| 清灰電機功率 | 0.25 | 0.25 | 0.25 | 0.37 | 0.37 | 0.37 | 0.37 |
| 風機電機型號 | Y9L00-2 | Y100L-2 | Y232S1-2 | Y132S1-2 | Y132S2-2 | Y132S2-2 | Y169M1-2 |
| 清灰電機型號 | AQ27114 | AQ27114 | AQ27124 | AQ2-7124 | AQ2-7124 | AQ27124 | Y801-4 |
| A型重量kg | 680 | 756 | 893 | 987 | 1103 | 1986 | 1210 |
